我们在工作中经常用到的千分尺，学名为螺旋千分尺，是根据螺旋放大原理制成的，即螺杆一旦在螺母中旋转，螺杆就沿旋转轴前进或后退一个节距。因此，沿轴线方向移动的微小距离可以用圆周上的读数来表示。

首先，我们来看看最常见的游标千分尺。

01

标准机械外径千分尺

零件和主要部件的名称如下图所示:

02

标准机械千分尺的测量原理

主轴旋转一周的距离p (p = 0.5 mm)被差动缸(刻度尺)分成50等份，因此一个刻度尺的读数为0.01 mm

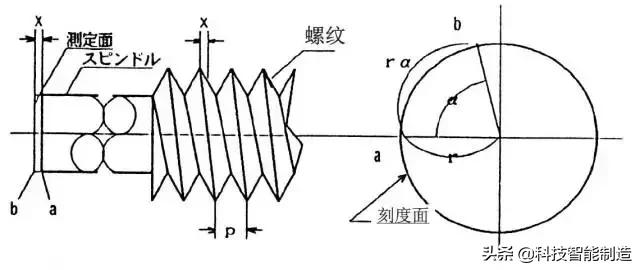

标准机械千分尺测量原理图

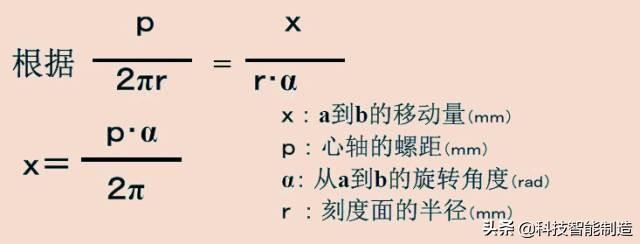

标准千分尺的测量原理计算

03

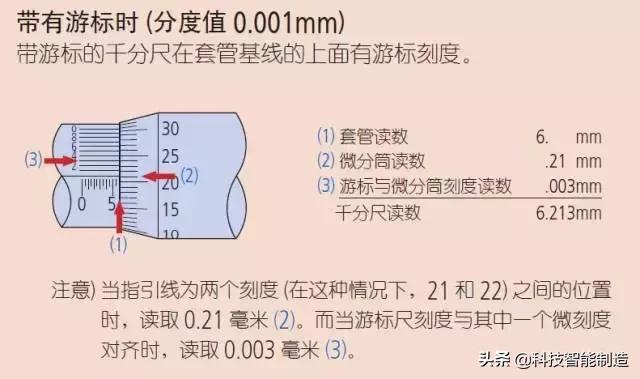

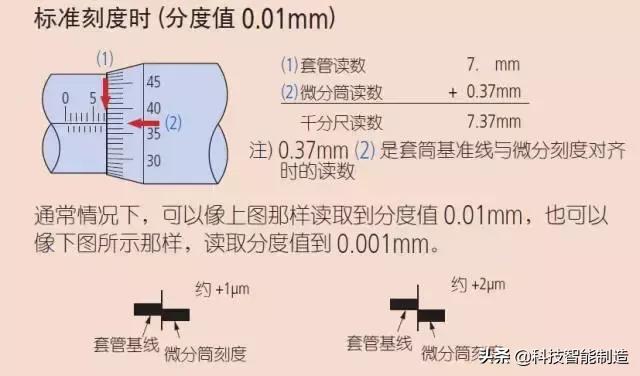

标准千分尺的读数方法

当基线对齐时，我们可以通过基线的位置来确定尺寸的最后位置。

04

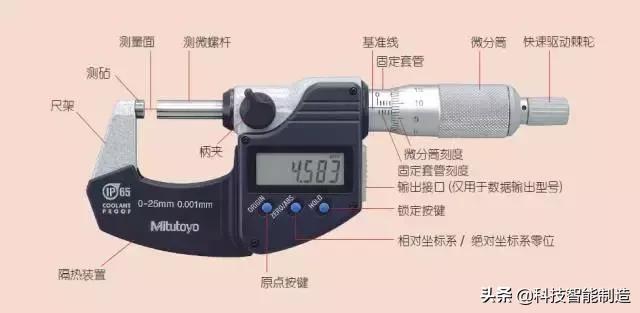

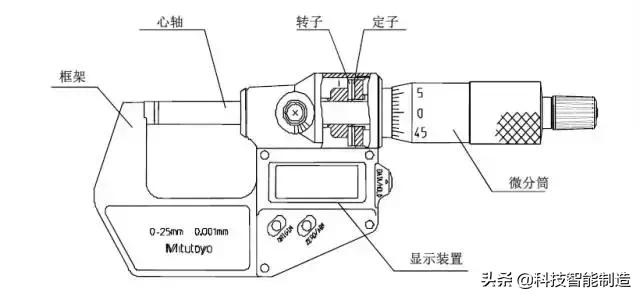

数字外径千分尺

基本结构如下图所示。

05

数字外径千分尺的测量原理

分辨率为0.001mm，0.5mm的主轴一转的距离被传感器(转子和定子)分成500个点，0.5mm ÷ 500 = 0.001mm。

数字千分尺的测量原理

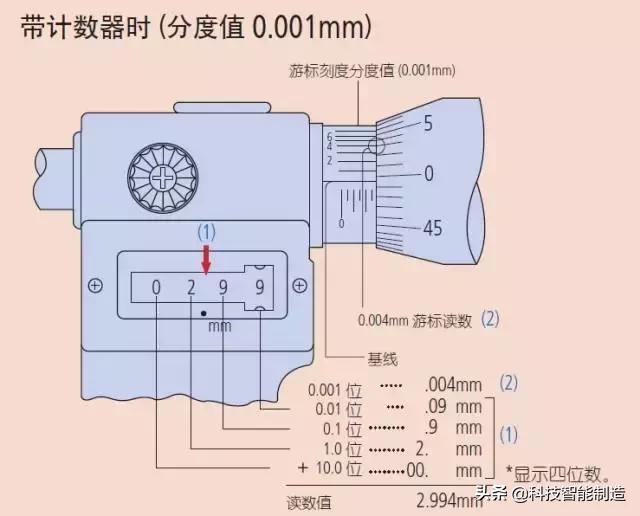

除了以上两种常见的千分尺外，还有一种带计数器的外径千分尺。

06

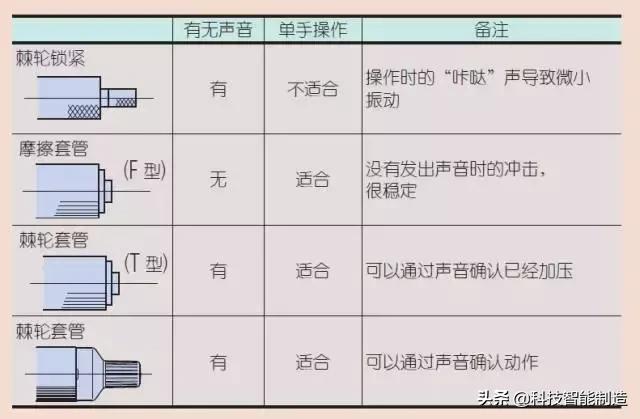

千分尺的测力装置

千分尺测力装置也是最重要的部件之一。合理使用可以延长千分尺的使用寿命，提高测量精度。

注:此图来自三丰千分尺测力装置简介。

07

使用千分尺产品时的注意事项

既然介绍了千分尺的基本结构和读数方法，接下来最重要的就是使用千分尺产品时的注意事项和千分尺的保养。

1.仔细检查型号、量程、精度和其他规格，选择合适的型号供您使用。

2.在测量之前，千分尺和工件在室温下放置足够长的时间以平衡它们的温度。

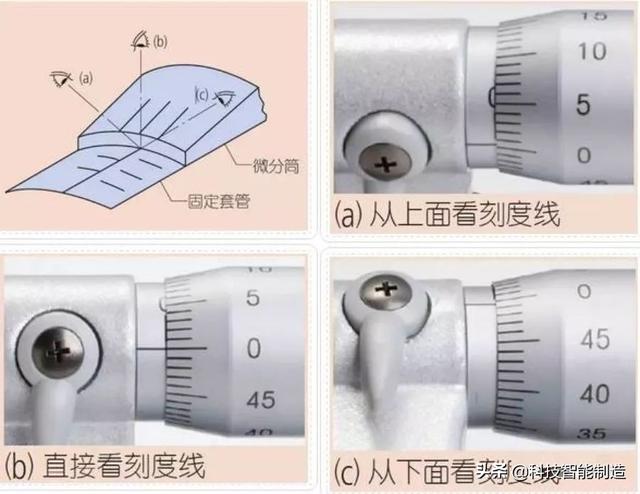

3.读取差速器气缸管路时，请直视基准线。如果从某个角度看刻度线，由于视觉误差，不会读出线的正确位置。

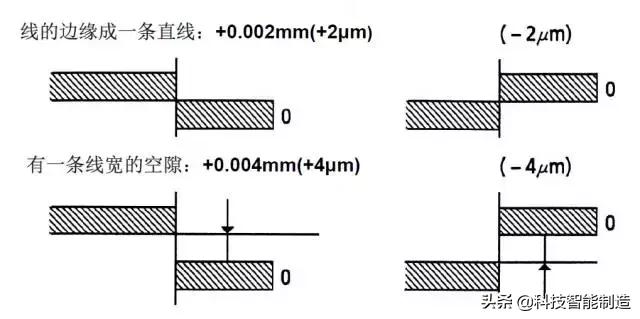

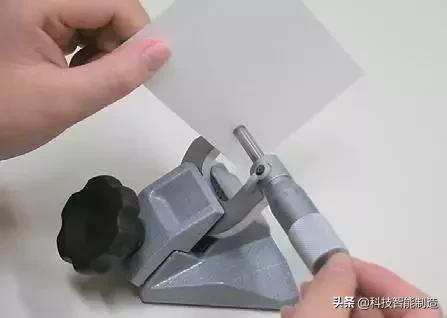

4.测量前调整起点(零)，用无绒纸擦拭测量砧和测微螺钉的测量表面。

5.作为日常维护的一部分，擦掉环境周围和测量表面上的任何灰尘、碎屑和其他碎片。此外，用干布仔细擦拭任何污渍和指纹。

6.正确使用测力装置，以便在正确的测力下进行测量。

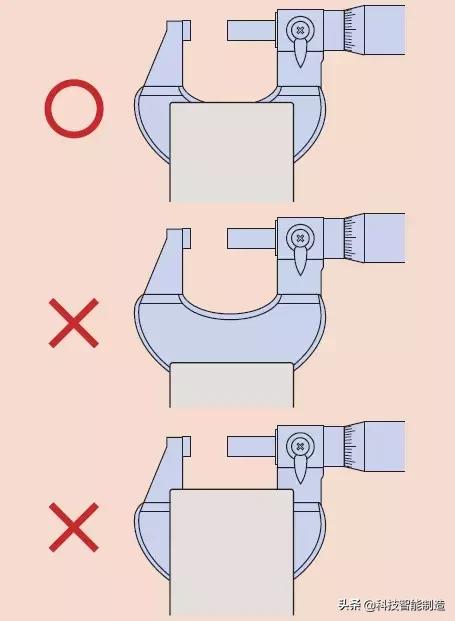

7.将千分尺安装到千分尺支架上时，支架应固定并夹紧在千分尺框架的中心。但是不要夹的太紧。

8.小心千分尺不要掉落或与任何东西碰撞。不要太用力旋转千分尺螺钉。如果你觉得千分尺可能因为意外的误操作而损坏，使用前需要进一步检查其精度。

9.长时间存放或涂有保护油膜后，用浸有防腐油的布轻轻擦拭千分尺。

10.储存注意事项:储存时避免阳光直射。储存在通风良好、湿度低的地方。储存在无尘的地方。如果储存在盒子或其他容器中，盒子或容器不能放在地上。储存期间，测量表面之间应留有0.1毫米至1毫米的空间隙。不要在夹紧状态下存放千分尺。

08

使用中的千分尺产品的维护

第一:用干布仔细擦拭所有部件上的污垢和指纹。

如果长时间存放干燥无油，用沾有防锈油的布擦一层薄薄的油。虽然这可能会在合金测量表面留下油渍和斑点，但如果长时间不使用，这将确保您的千分尺的持久性能。

最后，在保管千分尺时，一定要注意以下几点:

1.放在没有阳光直射，水分少，通风好，灰尘少的地方。

2.记得放在收纳盒里，不要直接放在地上。

3.最重要的一点:在两个测量面之间打开约0.1-1mm进行存放，同时不要将设备锁紧，防止存放过程中出现故障。
