朋友们好，我是大诺哥。今天我们就来说说一登双控电路。为什么说这个电路？第一，这种电路应用广泛；二是家装电工必备电路。

灯泡

家装电工相对容易上手。一个是布线，一个是接线，其中各种灯控制电路的布线是重点。其实伊登双控法有三种，只推荐其中一种。今天，我们来简单看看这三种方法。

示意图

这是最常用的连接方法。灯泡先接零线，火线接一个单通/双控L，灯的控制线接另一个单通/双控L，两个开关是双线，即L1接L1，L2接L2，也可以交叉连接。

一灯双控

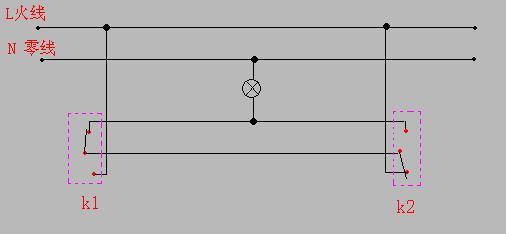

这种联系也是可能的。火线接两个开关的L2，两个开关的L1接灯的控制线，两个开关的L连在一起。为什么这种联系不寻常？因为用thread要多花一点。

第三种

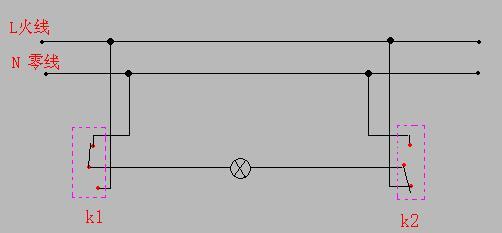

不推荐这种接线，但一些有经验的电工还是这样接的。这种接线有一个好处:火线的中性线全部接在开关上。如果后期换成带插座的电灯开关，可以直接更换，缺点很明显。如果开关损坏，导致短路是非常危险的。

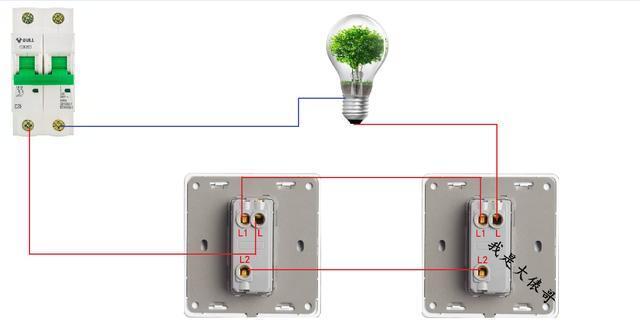

物理布线

三种连接方式只是为了理解，实际连接方式是第一种，给大家画了一个物理接线图，方便有需要的朋友保存备用。
