雨水管、屋顶排气管、排水沟和洒水装置的图示

1、雨水管道安装:

雨水管卡应设置牢固，距离均匀，距墙面20mm。排水明沟距地面不超过200mm。在排水弯头处设置管卡，管卡间距不大于2m，底部设置双卡。雨水管卡与墙面的连接处应用胶水密封。(见图)

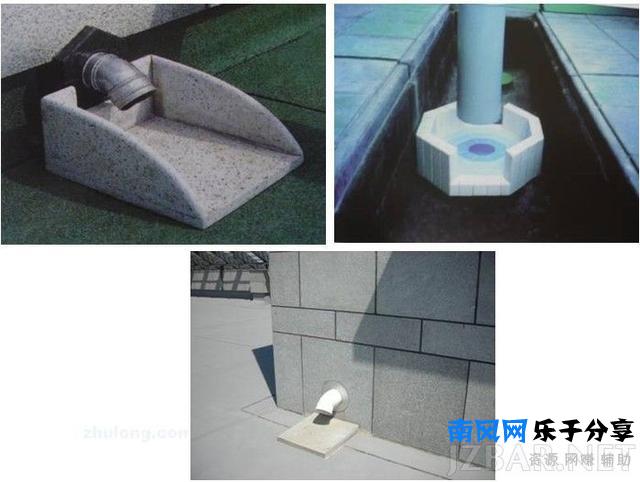

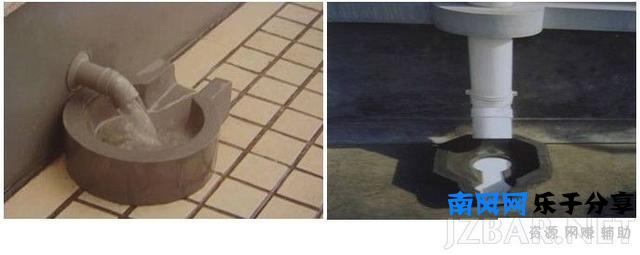

当大跨度房屋朝向低屋顶排水时，在低屋顶排水口处设置集水簸箕(见图)

2、屋顶通风口做法:

2.1对于需要铺设排气管的屋面，在保温层内布置排气管，在穿过保温层的管道上钻排气孔，排气孔呈梅花状分布。

2.2排气管外壁包裹一层玻璃布，防止保温层中的颗粒堵塞管道上的排气孔。

2.3根据屋面情况，排气管应纵横布置，在保温层内形成有效的排气网络。

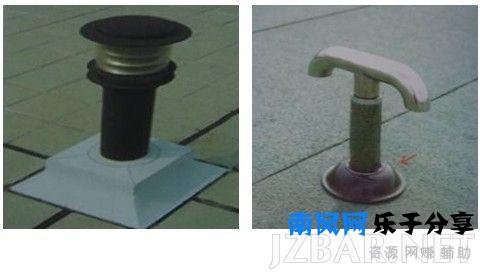

2.4在排气管上设置排气口，排气口与大气相通。屋顶面积每36m2设置一个出风口。排气管出口处应做防水处理，防水层高度不小于300mm。排气孔根部装饰。(见效果图)

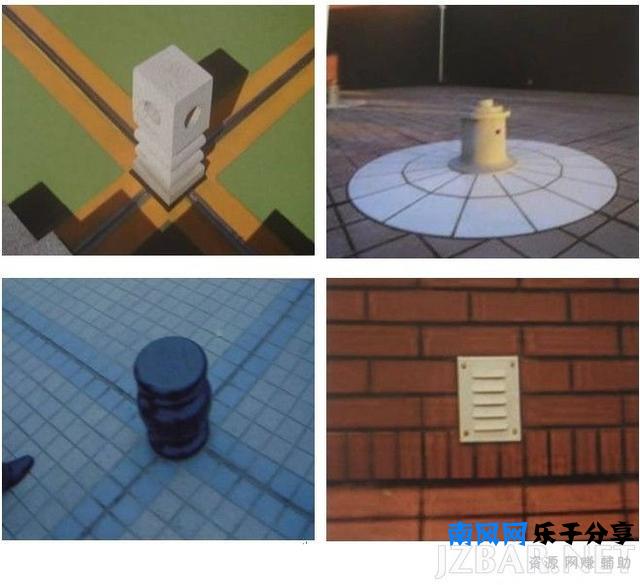

2.5排气口效果图:

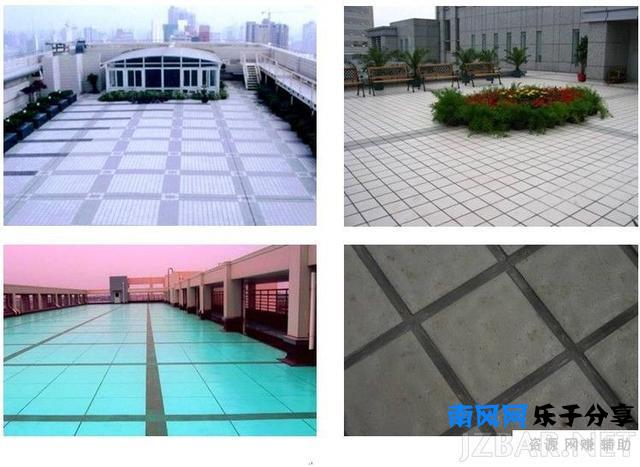

3、屋面面层做法:

3.1面砖镶贴时应预留双向缝，缝宽10mm，用1: 1水泥砂浆勾缝。屋面面积较大时，要求设置不大于6×6m的变形缝，留20mm宽的缝，缝内填充柔性防水材料。

3.2面层排砖整体效果要美观，尽量采用整体排砖。如有非整砖，其宽度不应小于整砖宽度的2/3或用颜色变化作为装饰带。

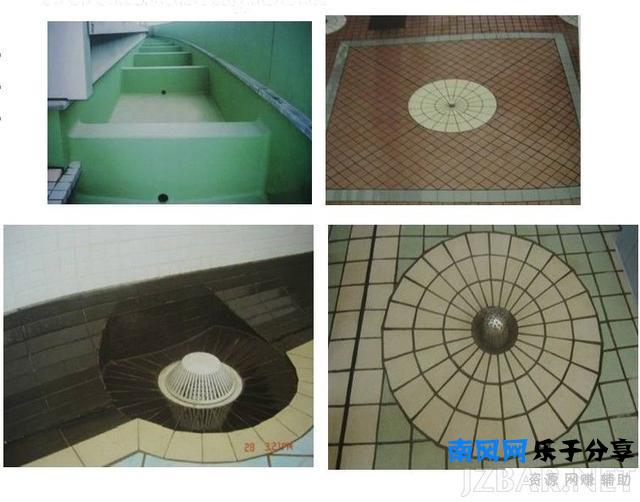

4、屋面檐沟做法:

5、屋面防水做法:

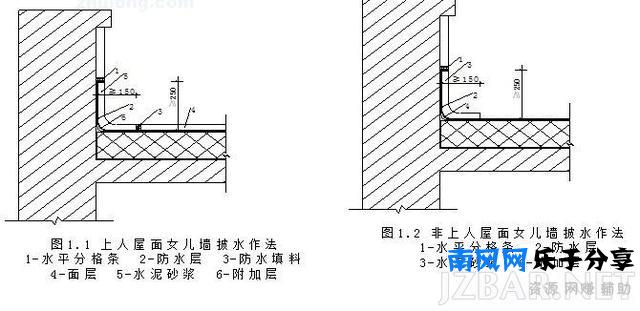

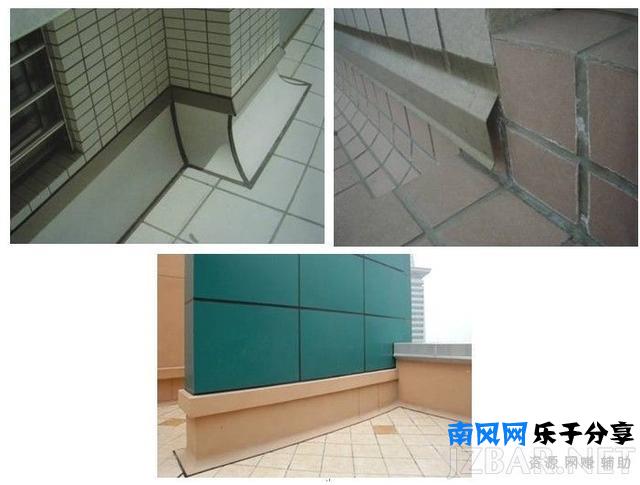

5.1女儿墙与屋面交接处做成圆弧形，沿女儿墙向女儿墙顶檐铺设卷材，并将卷材两端切齐，用金属压条钉将卷材两端压牢，压条顶部和固定点用密封膏封闭。

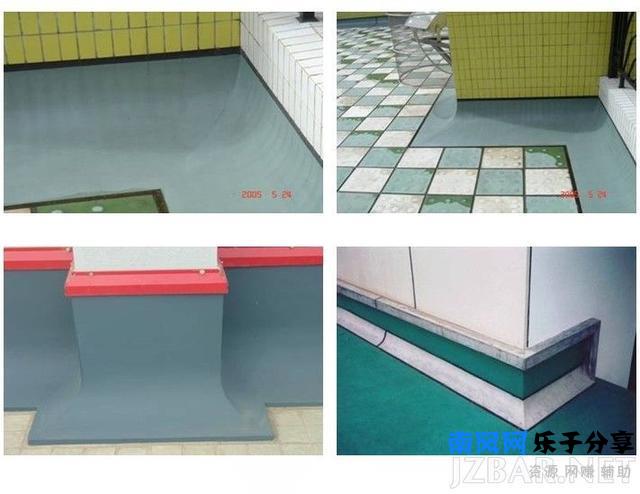

5.2女儿墙防水卷材铺好后，在其表面抹灰，抹灰用掺纤维的水泥砂浆，并设置分格缝。分格缝间距不大于6m，缝宽20mm，分格缝用密封胶密封。

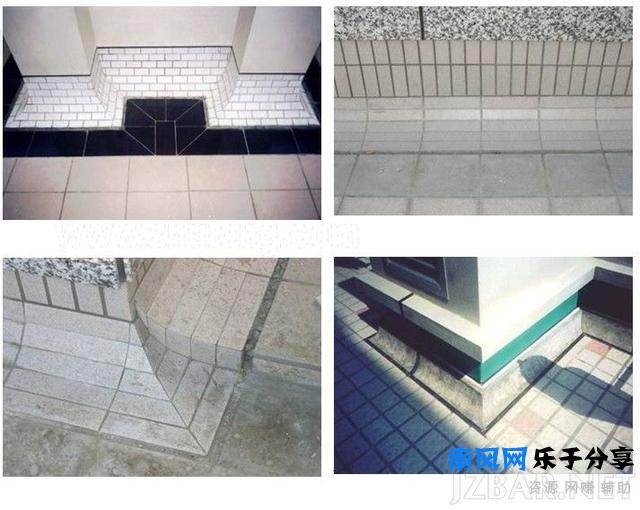

5.3屋面圆弧转角处镶贴瓷砖时，瓷砖铺设在圆弧的末端，瓷砖与圆弧的交接处设置凹槽，凹槽内填充密封胶。

5.2表面渲染:
