平面度怎么测量(测量平面度的方法和原理?)

作者:南风

测量平面度的方法和原理?

平面度的全称是平面度误差测量平面度时,先测出若干截面的直线度,再把各测点的量值按平面度公差带定义利用图解法或计算法进行数据处理即可得出平面度误差。

平面度怎么测量

平面度0,005用什么测量?

平整度?好像不规范哈.

如果,平面要求很严,或许是平面度,不会是平行度.

如果,平面要求并不很严,或许是表面粗糙度.

测量平面度时三个千斤顶可以在测量基准平台上任意放置?测量平面度时

平面度测量步骤:用三个千斤顶(可调支撑顶尖)把被测...(1)观测员在测量基准点上架设经纬仪并对中整平。...

平面度怎么测量

缸盖-缸盖的平面度可以用什么和什么进行测?缸盖的平面度可以用什么和什么

用平面度检测仪就行了,简单方便,市场上有卖的。

相关资料请参考:

量具、检具、计量检测设计书籍及经验集锦

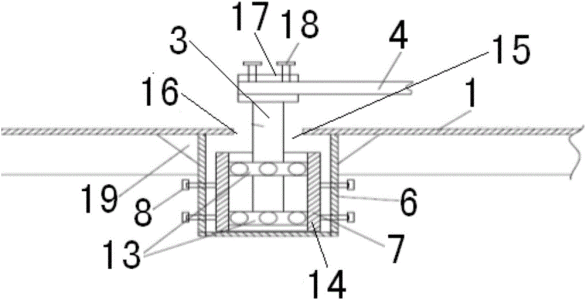

机加工如何测量平面度

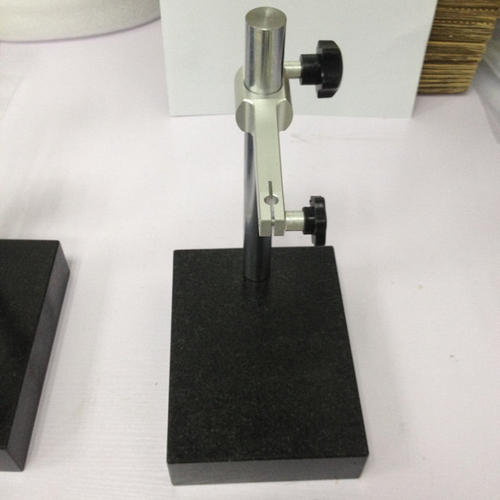

打表测量法:打表测量法是将被测零件和测微计放在标准平板上,以标准平板作为测量

用测微计沿实际表面逐点或沿几条直线方向进行测量。

打表测量法按评定基准面分

为三点法和对角线法:

三点法是用被测实际表面上相距最远的三点所决定的理想平面作为评

定基准面,

实测时先将被测实际表面上相距最远的三点调整到与标准平板等高;

对角线法实

测时先将实际表面上的四个角点按对角线调整到两两等高。

然后用测微计进行测量,

在整个实际表面上测得的最大变动量即为该实际表面的平面度误差。

平面度怎么测量

平面度怎样测量?

平面度测量的常用方法有如下几种:

1、平晶干涉法:用光学平晶的工作面体现理想平面,直接以干涉条纹的弯曲程度确定被测表面的平面度误差值。主要用于测量小平面,如量规的工作面和千分尺测头测量面的平面度误差。

平面是由直线组成的,因此直线度测量中直尺法、光学准直法、光学自准直法、重力法等也适用于测量平面度误差。测量平面度时,先测出若干截面的直线度。

再把各测点的量值按平面度公差带定义(见形位公差)利用图解法或计算法进行数据处理即可得出平面度误差。也有利用光波干涉法和平板涂色法测量平面误差的。

2、打表测量法:打表测量法是将被测零件和测微计放在标准平板上,以标准平板作为测量基准面,用测微计沿实际表面逐点或沿几条直线方向进行测量。打表测量法按评定基准面分为三点法和对角线法:三点法是用被测实际表面上相距最远的三点所决定的理想平面作为评定基准面。

实测时先将被测实际表面上相距最远的三点调整到与标准平板等高;对角线法实测时先将实际表面上的四个角点按对角线调整到两两等高。然后用测微计进行测量,测微计在整个实际表面上测得的最大变动量即为该实际表面的平面度误差。

3、液平面法:液平面法是用液平面作为测量基准面,液平面由 “连通罐”内的液面构成,然后用传感器进行测量。此法主要用于测量大平面的平面度误差。

4、光束平面法:光束平面法是采用准值望远镜和瞄准靶镜进行测量,选择实际表面上相距最远的三个点形成的光束平面作为平面度误差的测量基准面。

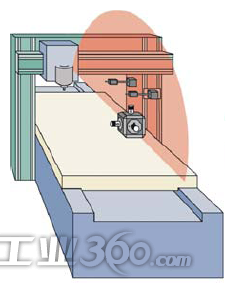

5、激光平面度测量仪:激光平面度测量仪用于测量大型平面的平面度误差平面度测量现场。

6、利用数据采集仪连接百分表测量平面度误差的方法。

测量仪器:偏摆仪、百分表、数据采集仪。

测量原理:数据采集仪可从百分表中实时读取数据,并进行平面度误差的计算与分析,平面度误差计算工式已嵌入我们的数据采集仪软件中,完全不需要人工去计算繁琐的数据,可以大大提高测量的准确率。

扩展资料:

平面度与公差原则关系 :

两大公差原则 :独立原则和包容原则

一、独立原则:尺寸公差与形状公差之间是独立的

二、包容原则:尺寸公差与形状公差之间是有关联的

平面度误差的评定方法有:三远点法、对角线法、最小二乘法和最小区域法等四种。

1、三远点法:是以通过实际被测表面上相距最远的三点所组成的平面作为评定基准面,以平行于此基准面,且具有最小距离的两包容平面间的距离作为平面度误差值。

2、对角线法:是以通过实际被测表面上的一条对角线,且平行于另一条对角线所作的评定基准面,以平行于此基准面且具有最小距离的两包容平面间的距离作为平面度误差值。

3、最小二乘法:是以实际被测表面的最小二乘平面作为评定基准面,以平行于最小二乘平面,且具有最小距离的两包容平面间的距离作为平面度误差值。最小二乘平面是使实际被测表面上各点与该平面的距离的平方和为最小的平面。此法计算较为复杂,一般均需计算机处理。

4、最小区域法:是以包容实际被测表面的最小包容区域的宽度作为平面度误差值,是符合平面度误差定义的评定方法。

参考资料来源:百度百科-平面度在花岗石平台上面放几个高度一样的x形状的执块(外面的五金城很容易买到),用来执起工件。找来一个高度规(国产或进口的都可以),您可以看到那个高度规的测头部分有一个方形的划线刀,把它取下来,然后加工一根长点的方形块,再在这根长的方形块的末端加装一个千分表,使千分表的测杆方向跟工件表面垂直,这样一个简单的平面测量仪就搞好了。

旋转高度规手柄使千分表测头碰到工作表面,让千分表读数归零,这样您想检测哪点的高度,您就把测头移到哪里,看千分表的读数有没有超过您的公差就好了。

e-mail:water1206@126.com原发布者:KFDKU

定义:平面度:是指基片具有的宏观凹凸高度相对理想平面的偏差。表示符号:“”例1:100:0.1图中符号含义:表面任意100x100的范围,必须位于距离为公差值0.1mm的两平行平面内。平面度公差实例例2:0.1符号含义:图1上表面必须位于距离为公差值0.1mm的两平行平面内。细节解释如图2所示:图10.1}公差带虚拟平面(容许在两实际平面浮动)图2实际平面公差带:是距离为公差值t的两平行平面之间的区域。平面度测量方法①测量工具:塞尺测量要求:产品平面度公差值为0.3如图1所示测量方法:1、将待测产品固定在基准平台,待检测面向下放置,贴合平台表面。如图22、在产品边缘插入塞尺,如细节图所示。图1塞尺判定标准:间隙处使用塞尺,尺寸0.3以上不可塞入为合格例如:塞尺尺寸为0.3可以塞入超过0.3不可塞入,产品OK若塞尺尺寸0.4可塞入则产品NG细节图图2下表面为待测平面,要求公差为0.3,测量时,此面向下贴合平台放置平面度测量方法②测量工具:百分表测量方法:1、将产品固定在基准平台的垫块上。如图1所示2、将百分表在A点调0沿路径到B点。记录过程中显示数据大小。取最大值和最小值。判定标准:测定值=最大值-最小值测定值≤要求公差值测量实例:要求:用百分表测量平面度,公差值为30m图2图1步骤:1、在图2第一点处将百分表调零。2、分别测量图中九个点的数据并记录。3、根据判定标准确定产1.平台测量:适用于面积较大的平面.就是找三个最远的基准点,将其找平,再对平面地各个点进行测量.最大的差值即为平面度误差.

2.刀口尺测量:适用于小平面测量.在花岗石平台上面放几个高度一样的X形状的执块(外面的五金城很容易买到),用来执起工件。找来一个高度规(国产或进口的都可以),您可以看到那个高度规的测头部分有一个方形的划线刀,把它取下来,然后加工一根长点的方形块,再在这根长的方形块的末端加装一个千分表,使千分表的测杆方向跟工件表面垂直,这样一个简单的平面测量仪就搞好了。

旋转高度规手柄使千分表测头碰到工作表面,让千分表读数归零,这样您想检测哪点的高度,您就把测头移到哪里,看千分表的读数有没有超过您的公差就好了。
